Amplificador de audio 50 W
| ||||
Amplificador de audio 50 W Simple circuito integrado y componentes pasivos periféricos que permiten disfrutar de la música con una excelente potencia para la mayoría de los usos domésticos. Su componente principal de este sistema es un amplificador operacional integrado de la firma National Semiconductor, el LM3886TF . No hace falta ningún otro componente activo, sólo el integrado y un puñado de componentes pasivos tales como resistencias y condensadores.
Sumario
Caracteristicas
La señal de audio proveniente de la placa de sonido entra al amplificador operacional por su pin 10 (entrada no inversora). Un condensador de 1 µF deja pasar sólo la señal de audio, bloqueando la componente DC que pudiese existir. Un potenciómetro de 10 kΩ permite ajustar el límite de entrada. A la salida una resistencia de 20 kΩ realiza la realimentación por medio de la entrada inversora mientras que un conjunto RL acopla la salida de potencia con el altavoz. Este conjunto consta de una bobina de 10 a 15 vueltas de alambre 1.5 mm sobre una resistencia de 10 Ω / 2 W. Dos condensadores electrolíticos desacoplan la fuente de alimentación y un puente controla la función Mute (enmudecer) la cual se activa abriendo el interruptor. El condensador de 100 µF junto con la resistencia de 47 kΩ hacen las veces de retardo de entrada, evitando ruidos al conectarse la alimentación.
Alimentación
V max: simétrica +/- 18V DC
I max: 12A
Componentes
IC1 LM3886TF
R1 1 kΩ
C1 1 µF
R2 10 kΩ potenciómetro
R3 1 kΩ
C2 10 µFR4 20 kΩ
R5 47 kΩ
C3 2200 µF
R6 10 Ω 2W
C4 2200 µF
C5 100 µF
SPK altavoz 8 Ω
Disipador de calor
En vez de colocar grandes disipadores de aluminio se ha instalado en cada chip un disipador de los que se usaban en los microprocesadores Pentium de computadoras. Pequeños cubos de metal de 5cm x 5cm con un mini ventilador atornillado alimentado de las líneas principales de alimentación limitando la corriente (provocando una caída de tensión) por medio de resistores de 100 ohms y 5 watts de potencia. Cada ventilador debe tener su propio resistor. Se recomienda poner dos ventiladores al positivo (y masa) y dos ventiladores al negativo (y masa). Así la carga es equitativa para ambas fases.

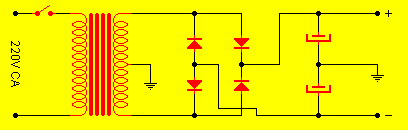

Fuente de poder
La fuente de alimentación debe proporcionar 70VCC simétricos (35+35) con una corriente de 6A.
Los diodos son de 100V / 8A y pueden ser remplazados por un puente rectificador. Los capacitores electrolíticos son de 10000µF / 50V. El transformador es de 220V en su primario y 50V en su secundario con punto medio y 6A de corriente para una configuración cuadrafónica.
